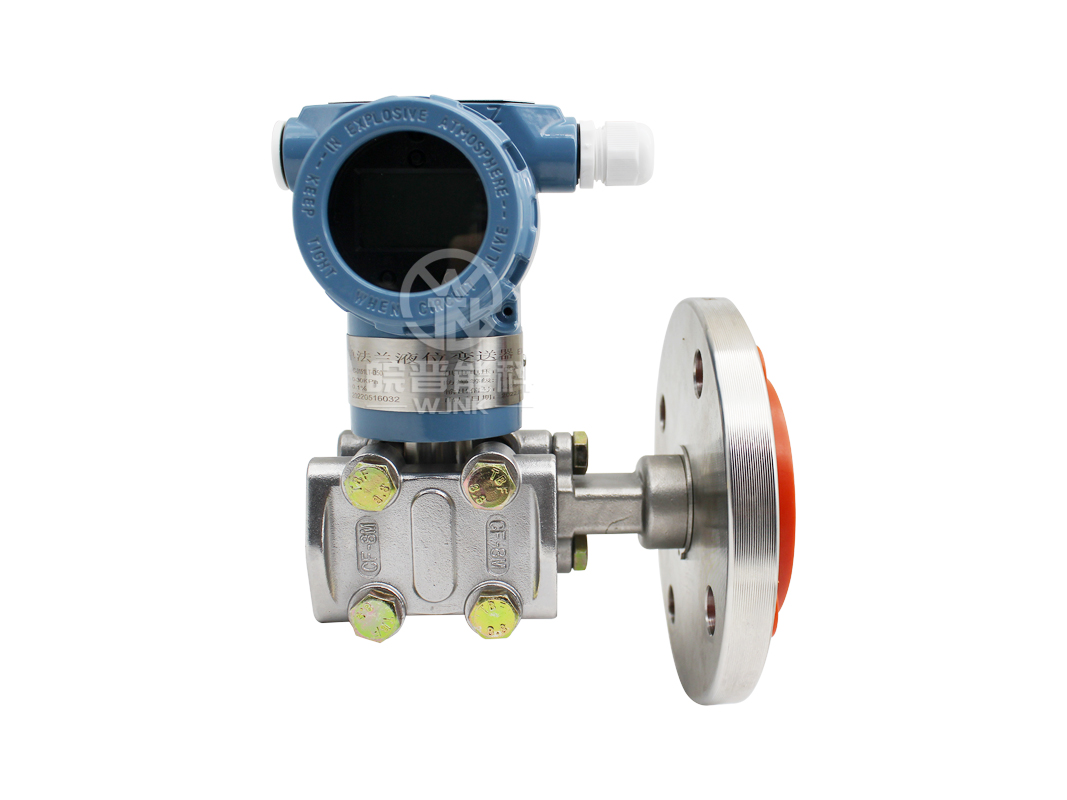

單法蘭液位變送器是一種常用的液位測量儀表。
一、結構與原理
- 結構組成
- 主要由單法蘭傳感器、毛細管和變送器表頭組成。單法蘭直接與被測介質接觸，感受液位變化產生的壓力差。
- 測量原理
- 基于液位高度與壓力差的關系。當液位上升時，法蘭處的壓力增大；液位下降時，壓力減小。單法蘭將壓力信號轉換為電信號，經毛細管傳輸?shù)阶兯推鞅眍^，表頭內的電路對信號進行處理、放大并轉換為標準輸出信號（如4 - 20mA）。
二、特點
- 安裝方便
- 單法蘭直接安裝在容器壁上，不需要在容器上開孔安裝隔離膜片，尤其適用于腐蝕性、高粘度、易結晶或含有固體顆粒的介質。
- 適用性強
- 可用于測量敞口容器和封閉容器的液位。對于敞口容器，測量的是液柱靜壓力；對于封閉容器，可根據容器內的壓力情況進行補償測量。
三、應用場景
- 化工行業
- 在化工反應釜中測量各種化工原料或成品的液位。由于化工物料可能具有腐蝕性、危險性等特點，單法蘭液位變送器的安裝便利性和耐腐蝕性使其成為理想選擇。
- 食品飲料行業
- 用于測量儲存罐中的液體食品（如飲料、食用油等）的液位。其衛生型的設計和可靠的測量性能滿足食品飲料行業的嚴格要求。
四、選型要點
- 測量范圍
- 根據容器的高度和所需的測量精度確定合適的測量范圍。要考慮到液位的值，確保變送器能夠準確測量整個液位范圍。
- 介質特性
- 考慮介質的溫度、壓力、腐蝕性、粘度等因素。例如，對于高溫介質，要選擇能夠承受相應溫度的單法蘭液位變送器；對于腐蝕性介質，選擇合適材質（如不銹鋼、鉭等）的法蘭和傳感器。
- 精度要求
- 根據生產工藝的需求確定所需的測量精度。如果對液位控制精度要求較高，如在制藥行業的準確配料過程中，就需要選擇高精度的單法蘭液位變送器。
