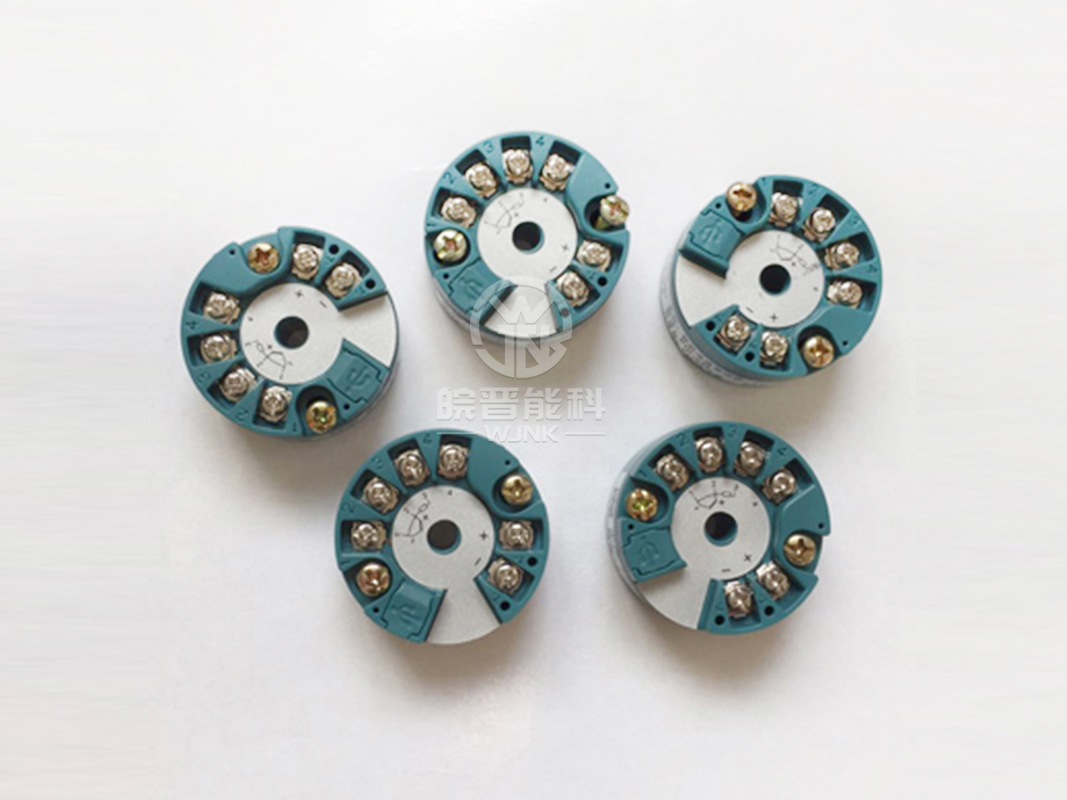

熱電偶溫度變送器

用于輸出標準信號的傳感器

熱電偶溫度變送器，由基準源、冷端補償、放大單元、線性化處理、V/I轉換、斷偶處理、反接保護、限流保護等電路單元組成。它是將熱電偶產生的熱電勢經冷端補償放大后，再帽由線性電路消除熱電勢與溫度的非線性誤差，放大轉換為4～20mA電流輸出信號。

基本簡介

由基準源、冷端補償、放大單元、線性化處理、V/I轉換、斷偶處理、反接保護、限流保護等電路單元組成。它是將熱電偶產生的熱電勢經冷端補償放大后，再帽由線性電路消除熱電勢與溫度的非線性誤差，放大轉換為4～20mA電流輸出信號。為防止熱電偶測量中由于電偶斷絲而使控溫失效造成事故，變送器中還設有斷電保護電路。當熱電偶斷絲或接解不良時，變送器會輸出大值（28mA）以使儀表切斷電源。

溫度變送器原理

溫度變送是一種將溫度變量轉換為可傳送的標準化輸出信號的儀表。主要用于工業過程溫度參數的測量和控制。

帶傳感器的變送器通常由兩部分組成：傳感器和信號轉換器。傳感器主要是熱電偶或熱電阻；信號轉換器主要由測量單元、信號處理和轉換單元組成（由于工業用熱電阻和熱電偶分度表是標準化的，因此信號轉換器作為獨立產品時也稱為變送器），有些變送器增加了顯示單元，有些還具有現場總線功能。如圖1：變送器如果由兩個用來測量溫差的傳感器組成，輸出信號與溫差之間有一給定的連續函數關系。故稱為溫度變送器。

變送器輸出信號與溫度變量之間有一給定的連續函數關系（通常為線性函數），早期生產的變送器其輸出信號與溫度傳感器的電阻值（或電壓值）之間呈線性函數關系。

標準化輸出信號主要為0mA~10mA和4mA~20mA（或1V~5V）的直流電信號。不排除具有特殊規定的其他標準化輸出信號。

溫度變送器按供電接線方式可分為兩線制和四線制。

變送器有電動單元組合儀表系列的（DDZ-Ⅱ型、DDZ-Ⅲ型和DDZ-S型）和小型化模塊式的，多功能智能型的。前者均不帶傳感器，后兩類變送器可以方便的與熱電偶或熱電阻組成帶傳感器的變送器。

輸入信號

熱電偶：k、e、j、b、s、t、n。熱電阻：pt100、cu50、cu100三線制、四線制。智能型溫度變送器的輸入信號可通過手持器和pc機任意設置；

輸出信號

在量程范圍內輸出4－20ma直流信號，與熱電偶或熱電阻的輸入信號成線性或與溫度成線性。智能型溫度變送器輸出4－20ma直流信號同時疊加符合hart標準協議通信；隔離式溫度變送器：輸入與輸出相隔離，隔離電壓500v，增加了抗共模干擾能力，更適合與計算機連網使用；
