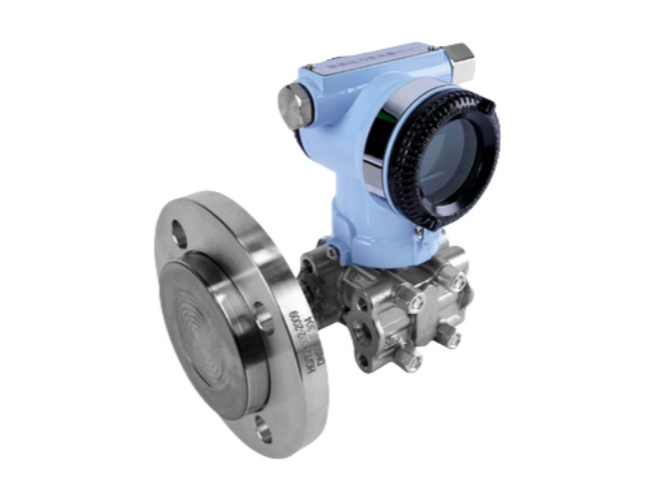

側裝單法蘭液位計是一種常用的液位測量?jī)x表：
結構組成
法蘭式測量頭：安裝在容器側壁，是直接與被測介質接觸的部分。它包含壓力敏感元件（如膜片等），能感應容器內液位變化引起的壓力變化。
毛細管：連接法蘭式測量頭和變送器，用于傳輸被測介質的壓力信號。通常填充有惰性液體（如硅油），起到傳遞壓力和阻尼作用，防止壓力波動對測量產生影響。
變送器：接收毛細管傳遞過來的壓力信號，并將其轉換為標準電信號（如4 - 20mA電流信號）輸出，以便與控制系統或顯示儀表連接。
工作原理
基于靜壓原理。當液位發生變化時，容器內液柱高度改變，相應地液位高度所產生的靜壓力也會發生變化。法蘭式測量頭感知到這個壓力變化，通過毛細管將壓力信號傳遞給變送器，變送器根據壓力與液位高度的對應關系，計算出當前的液位高度，并轉換為標準信號輸出。
特點
安裝方便：側裝方式無需在容器頂部開孔安裝，特別適合于無法在頂部安裝液位計的場合，如拱頂罐等。在容器側壁合適位置開孔安裝法蘭即可。
測量精度較高：能夠較為準確地測量液位高度，測量精度一般可達到±0.5%FS（滿量程）甚至更高，能滿足大多數工業過程對液位測量的要求。
適用范圍廣：可用于各種液體介質的液位測量，包括腐蝕性液體、高溫高壓液體等，只要選擇合適的法蘭材質和密封材料即可。
維護簡單：結構相對簡單，日常維護工作量較小。如果出現故障，更換部件也比較方便。
應用場景
石油化工行業：用于儲存各種油品（如汽油、柴油、原油等）、化工原料及成品的儲罐液位測量，儲存過程的安全和庫存管理。
食品飲料行業：在飲料罐裝生產線、食品原料儲存罐等設備上，用于監測液位，保證生產過程的連續性和產品質量。
水處理行業：應用于自來水廠、污水處理廠的各類水池、水箱液位監測，實現對水資源的合理調配和處理過程的監控 。
