一、產品概述
一體式液位變送器是一種采用高精度、高靈敏度壓力敏感元件的液位測量儀器。它通過穩定可靠且抗干擾能力強的放大電路，將被測介質的液位信號轉換成標準的模擬信號或數字信號。該產品具有優異的封裝技術和完善的檢測工藝，高性能和長期穩定性。廣泛應用于石油、化工、冶金、環保、計量、自動化控制工程和生產過程檢測等工業自動化領域。
二、技術參數
測試介質：與材質兼容的液體
量程范圍：0-1-500m
精度等級：0.1%FS、0.2%FS、0.5%FS
穩定性：±0.2%FS/年、±0.5%FS/年
輸出信號：4至20mA、0至10V、RS485通訊
工作電壓：12至36V DC（標定：24V±5%，紋波<1%）
電源影響：小于輸出量程的0.01%/V
工作溫度：-20至80℃
補償溫度：-20至80℃
溫度影響：±1.55%FS/年、±3.0%FS/年
過載能力：300%
材質選用：304 316L 耐腐蝕四氟
導氣電纜傳輸
抗干擾設計
防結露工藝
螺紋接口：M20*1.5、G1/2、1/2NPT等

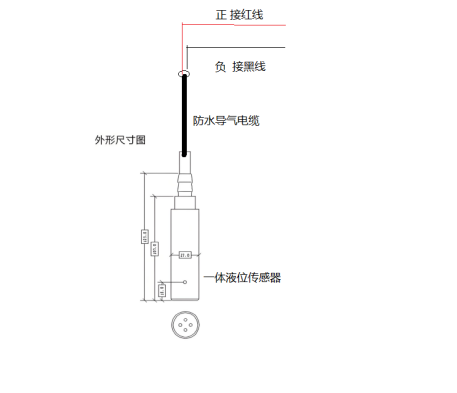

三、接線方式:
四、安裝方法
1. 選擇安裝位置：選擇一個便于測量和維護的位置，確定安裝現場的液體產生的靜壓力不超過變送器的量程。同時，要考慮所測液體是否與變送器的結構材料兼容，以及是否會堵塞變送器的進液孔。
2. 安裝傳感器：將液位變送器探頭部分直接投入水池或其它液體容器中。如被測液體底部有沉淀物或淤泥，測量部分應與沉淀物或淤泥之間保留一定的距離，以免被堵塞。
3. 在靜止的水中安裝時（如深井、水池）：將測量部分直接投入水中進行測量，注意遠離水泵進出口的地方。如無法避免，應采用插鋼管或PVC供水管的方法，管的內徑在45mm左右，管的不同高度打上若干孔，以便水通暢進入管內。
4. 在動水中安裝時：在水道中插入內徑約45mm的鋼管，在水流方向的反面不同高度處打若干小孔（注意鋼管要固定），避免流水進入管時造成輸出信號不穩。
5. 連接傳輸電纜：將傳感器與傳輸電纜連接，確定接頭牢固。使用帶屏蔽的電纜以防止電磁波干擾。
6. 安裝顯示儀表：將顯示儀表安裝在便于觀察的位置，如控制柜、操作臺等。
五、使用與維護
1. 通電：確定電源電壓穩定，打開電源開關。
2. 校準：在顯示儀表上進行零點校準和量程校準，確定測量精度。
3. 觀察數據：實時觀察顯示儀表上的液位數據。
4. 定期檢查：檢查傳感器、傳輸電纜和顯示儀表，確定設備正常運行。
5. 定期校準：定期進行校準，確定測量精度。
6. 故障處理：遇到故障時，及時關閉電源，聯系專業人員處理。
五、注意事項
1. 避免在高溫、高壓、腐蝕性強的環境中使用。
2. 安裝過程中，確定傳感器與容器底部保持一定距離，避免直接接觸。
3. 按照接線圖正確接線，避免短路、漏電等現象。
4. 保護好通電纜線，不可以彎折或堵住，更不能損壞。多余的電纜可以在附近盤起來。
5. 室外安裝的液位變送器還應根據實際應用采取防雷措施。
6. 避免在易燃、易爆場所使用，確定安全。
通過以上說明書，用戶可以更好地了解和掌握一體式投入液位變送器的安裝、使用和維護方法，確定設備正常運行。在實際操作過程中，請遵循相關安全規定，確定人身和設備安全。
